Maximalizace kapacity: Jak kabelážní systémy pomáhají optimalizovat prostor v datových centrech?



Tlak na rychlou dostupnost velkých objemů dat neustává. Neustále probíhá osvojování Cloud computingu a zvyšují se požadavky i na virtualizaci, big data a video. Internet věcí, virtuální/rozšířená realita a umělá inteligence vyvíjí tlak napříč společností na rychlejší přenosovou rychlost a potřebu sofistikovaného kabelového managementu.

(Partnerský příspěvek)

Naštěstí dnešní síťové technologie umožňují provozovatelům datových center a vlastníkům zařízení vypořádat se s těmito výzvami na mnoho způsobů, a zřídit tak infrastruktutu schopnou snést i potřeby, které bude na síť klást blízká budoucnost. Optimalizace hustoty datového centra je nejlepším řešením pro zvyšování kapacity, je mnohonásobně efektivnější a levnější než fyzické rozšiřování datového centra.

Existuje mnoho řešení, která nabízejí vysokou hustotu. Největší výzvou však zůstává “teoretická” kapacita v porovnání s tou “využitelnou”. Provozovatelé datových center by měli zvážit, která řešení jim dovolí nabízet jednoduchý, vysoce flexibilní a škálovatelný systém umožňující neustalé změny, rozšíření a přesuny, a současně i ochranu provozu na stávajících linkách, aby se snížilo riziko výpadku a tím i dopady na SLA.

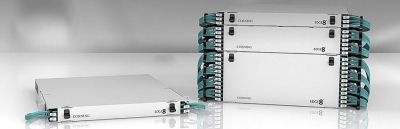

Corning spolu s klienty z oblasti datových center již přes 20 let hledá cestu k překonání těchto výzev a dodává celou řadu řešení, aby mohl poskytnout nejvyšší míru flexibility. Corning byl u zrodu prvních vysokohustotních řesení již od dob představení našeho systému EDGE™ v roce 2009. Díky nedávno uvedenému systému EDGE8™ s univerzální polaritou nyní nabízíme možnost de-agregace rychlejších 40/100G okruhů pro swichte na rychlosti 10/25G pro připojení serverů. Umístěním optických kazet reprezentujících porty linkových karet, v hlavní distribuční zóně (MDA) umožníme výrazné snížení celkového počtu linkových karet, a tím následně úsporu v hustotě i potřebě napájení.

Společný projekt Corningu a poskytovatele služeb Kinetic IT, který se zaměřil na zvýšení kapacity kolokačního centra Telehouse North, ukazuje typický příklad, jak by mělo vypadat nasazení systémového vysokohustotního řešení a jeho vlastní instalace k dosažení maximální efektivity.

Úkol: Maximalizace kapacity a zajištění vysoké dostupnosti 24/7

Telehouse North je první evropské, účelově vybudované a operátorsky nezávislé kolokační centrum. Jedno ze čtyř datových center, která se nachází v Docklands kampusu v Londýně, je domovem London Internet Exchange, a zároveň jedno z nejvíce propojených datových center v Evropě. Poskytuje end-to-end informační a komunikační služby včetně integrovaných komunikačních služeb, virtualizačních služeb, služby systemové bezpečnosti, řízení obsahu a služeb obnovy dat.

Kabelažní infrastruktura Telehouse si vyžádala modernizaci s cílem maximalizace kapacity vysoce zabezpečeného kolokačního centra o rozloze 9.717 m2, které se skládá z 32 sálů v několika patrech. Pro Centrální sál byl navrhnut nový kabelážní systém, který by poskytl flexibilní nadčasovou konektivitu do každého z pěti pater. Nový sál musel být zprovozněn do třech měsíců.

Co se tyká infrastruktury, projekt se musel vypořádat s celou řadou překážek - od tlaku na striktní dodržení termínu až po rozpočet při dodržení podmínek 100% redundantních tras do sálů a vysoké dostupnosti 24/7.

Základním úkolem projektu bylo zajištění vysokohustotního řešení kabeláže, maximalizace hustoty portu na malé ploše, a dále záruka flexibility, rozšiřitelnosti a změn s ohledem na potřeby zákazníků a jeho budoucí růst.

Řešení: Centrix™ - ultra vysokohustotní systém

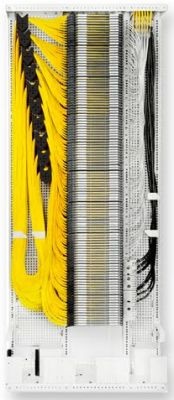

Corning navrhl řešení kabelážního systému založené na platformě Centrix™. Inovativní design systému Centrix umožňuje ultra-vysokohustotní nasazení na malém půdorysu a poskytuje rozšiřitelný kabelový management pro aplikace cross-connect v centrálních sálech datového centra. Jedinečný management patchcordů a inovativní systém navádění vláken platformy Centrix nabízí multifunkční řešení splňující požadavky na nasazení pro nejrůznější aplikace.

Centrix umožňuje umístit 4.320 LC konektorů do stojanu v 2200mm x š 900mm x h 300mm. Nejvyšší možná dosažená hustota dosahuje 17.280 optických portů/m2 při použití 4 stojanů.

Design stojanu Centrix dovoluje optimalizované vedení patchcordů, a tím minimalizuje riziko jejich zapletení, zatímco obsluha je schopna přidat či odebrat patchord za méně než 2 minuty z jakékoliv pozice ve stojanu. Pro ještě větší zjednodušení práce a minimalizace skladových zásob stojan Centrix používá jednotnou délku patchcordu (4m) pro propojení jakýchkoliv 2 portů ve stojanu.

Základním prvkem systému Centrix je modulární optická kazeta, která může být dodána v celé řadě úprav tak, aby byla zaručena flexibita a funkčnost bez omezení kapacity. Každá kazeta je vybavena naváděním vláken, prostorem pro uložení svárů a je schopna pojmout 24 nebo 36 LC adapterů.

Univerzální kabely Corning, obvykle s 96 vlákny, byly terminovány ve stojanech Centrix a byly vedeny do zákaznických sálů nezávislými cestami. V těchto kabelech bylo použito Corning® SMF-28® Ultra vlákno, které poskytuje solidní základ pro nově rekonstruovanou kabeláž. Corning® SMF-28® Ultra vlákno poskytuje nejlepší vlastnosti v oblasti vložného útlumu a útlumu makro ohyby ze všech dostupných vláken na trhu. Nízký útlum umožňuje zvýšit vzdálenost mezi propojovanými body, a zlepšení útlumů způsobených makro ohyby o 33 procent oproti standardu G.657.A1 zvyšuje využití existujících kabelových tras a dovoluje použít rozvaděče s menšími rozměry.

Prvotní projekt zahrnoval terminaci více než 16.000 vláken ve stojanech Centrix a instalaci kabelů do všech sálů. Projekt byl dokončen v březnu 2016, instalace trvala 12 týdnů. Instalovaný systém má potenciál pro budoucí rozšíření až na 130.000 portů přidáním dalších stojanů.

Telehouse je nyní schopen poskytovat rychlé a flexibilní zřizování propojů mezi sály, a tím okamžitě reagovat na měnící se potřeby svých zákazníků. Tato instalace položila základ pro budoucí fáze projektu včetně infrastruktury nové budovy Telehouse, která je plánovaná na konec roku.

Závěrem…

Provozovatelé sítí by si měli uvědomit, že dnešní sítě jsou živoucí a rozvíjející se prostředí. Co se dnes může zdát jako dostatečná kapacita, nebude v budoucnu s největší pravděpodobností dostatečné. Úspěšná a dobře vybudovaná síť musí mít základ v systému s velkým důrazem na kabelový management, flexibilitu, jednoduchost a zároveň poskytovat vysokou hustotu.

Článek zveřejněn se souhlasem Anthonyho Robinsona RCDD CDCDP™ CNIDP®, Corning

Michał Najmrocki (NajmrockM@corning.com)

http://www.corning.com/emea/en/products/communication-networks/products.html

http://www.telco-vnt.cz/aktualita/nove-nabizime-corning-datova-centra/

(Partnerský příspěvek)




(3. 4. 2017 | redakce2)
